产品简介
产品概述
第二代智能相机是基于高通QCS8550平台，采用4nm制程所生产的一款智能相机产品。QCS8550算力高达48Tops，提供多种预训练视觉算法,包含 AI 深度学习以及视觉大模型, 覆盖多类视觉需求,解决从缺陷检测到装配等一系列防错应用要求。内置了SmartVision智能视觉应用运行平台，包含了针对智能视觉计算终端设备的应用开发框架，智能 视觉终端设备配置管理和应用运行服务及生命周期管理等服务功能。其底层系统为Ubuntu22.04，为SmartVision提供更可靠、更流畅的运行环境。
功能特性

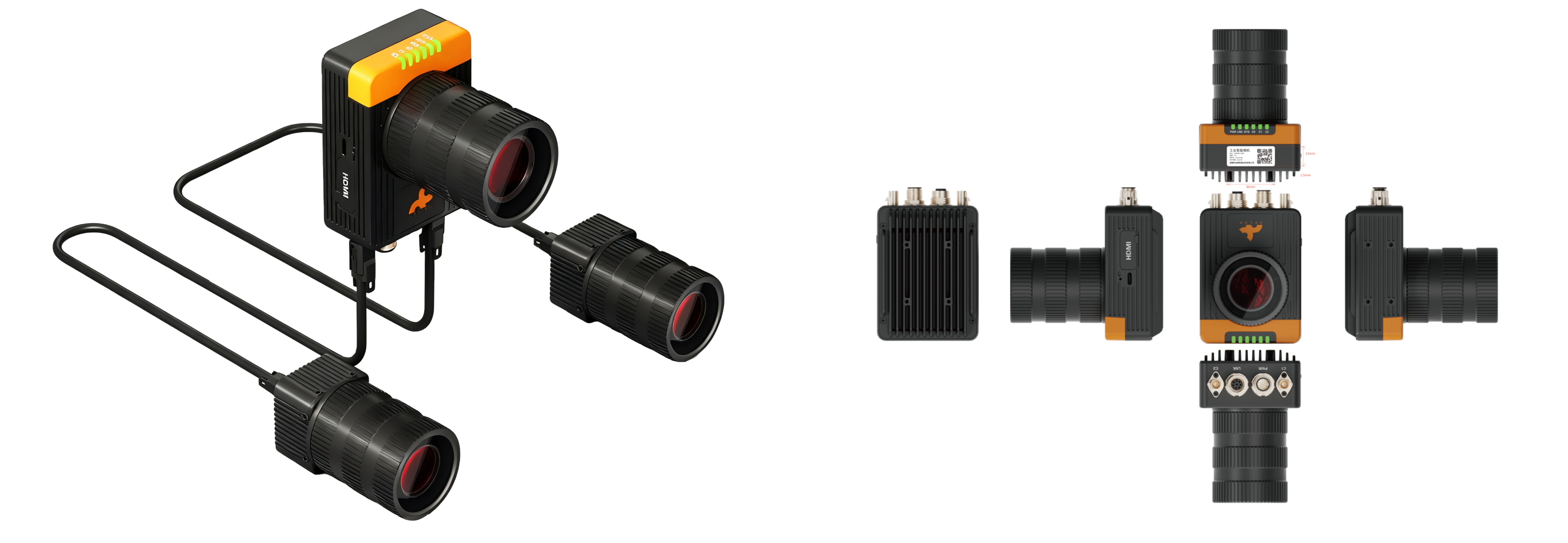

- 采用“一拖三”架构,主摄协同两个分摄,实现多视角同步处理,提升检测效率与范围
- 集成 48 TOPS算力,融合多模态大模型,突破传统功能限制,为复杂场景提供强大AI支持
- 内置 SVE、SVS、SVC 等软件,集成多种成熟算法,支持缺陷检测、分类、识别等任务
- 配套全流程AI 开发工具链,支持用户二次开发,适应不同应用需求
- 接口丰富,支持10 信号输入输出,适合各类工业检测场景
- 具备 IP67 防护等级,无惧严苛工业环境,确保稳定运行
产品参数表
| 项目 | 参数 |
|---|---|
| OS | Ubuntu22.04 |
| 工具软件 | SmartVision Engine 智能相机管理和基础服务平台 SmartVision Studio 智能相机算法开发平台(包含深度学习模块) SmartVision Configuration 智能相机成像设置平台 |
| 平台 | Qualcomm Dragonwing"QCS8550 |
| CPU | 1x Kryo Prime 3.2 GHz 2x Kryo Gold 2.8 GHz 3x Kryo Silver 2.0 GHz |
| GPU | Adreno 740 |
| 存储 | 16GB RAM + 128G ROM |
| 视频编解码 | Decode: 4K@240fps or 8K@60fps H.264/H.265 Encode: 4K@120fps or 8K@30fps H.264/H.265 |
| 摄像头 | 1x主摄像头 2x GMSL分体摄像头(选配) |
| 传感器 | CMOS, Rolling, 彩色 靶面尺寸:1/1.2' 像元尺寸:2.98um x 2.98um 最大分辨率:3840x2160 最大采集帧率:60FPS |
| 镜头接口 | C口,外加镜头防护罩 |
| 主机尺寸 | 110 x 75 x 53mm |
| 无线连接 | Wi-Fi: WIFI6 2.4G/5G BT: classic/BLE |
| 有线网口 | 1x 千兆以太网口 |
| 电源 | DC 12V/24V 3A |
| 显示 | 1x HDMI接口 |
| USB接口 | 1x USB3.1 Type-C:支持OTG,DP功能 |
| 光源接口 | 1x 光源控制接口,最高功率支持30W |
| LED | 6x LED:电源指示灯、网口指示灯、系统状态指示灯,CO, C1, C2三个摄像头状态灯 |
| 其他接口 | 3x光耦隔离输入+1x 输入接地 4x 光耦隔离输出+1x输出接地 1x RS485 |
| 工作温度 | -20~50 °C |
| 防护等级 | IP67 |
| 认证* | CCC、CE、FCC (认证进行中) |
产品接口介绍

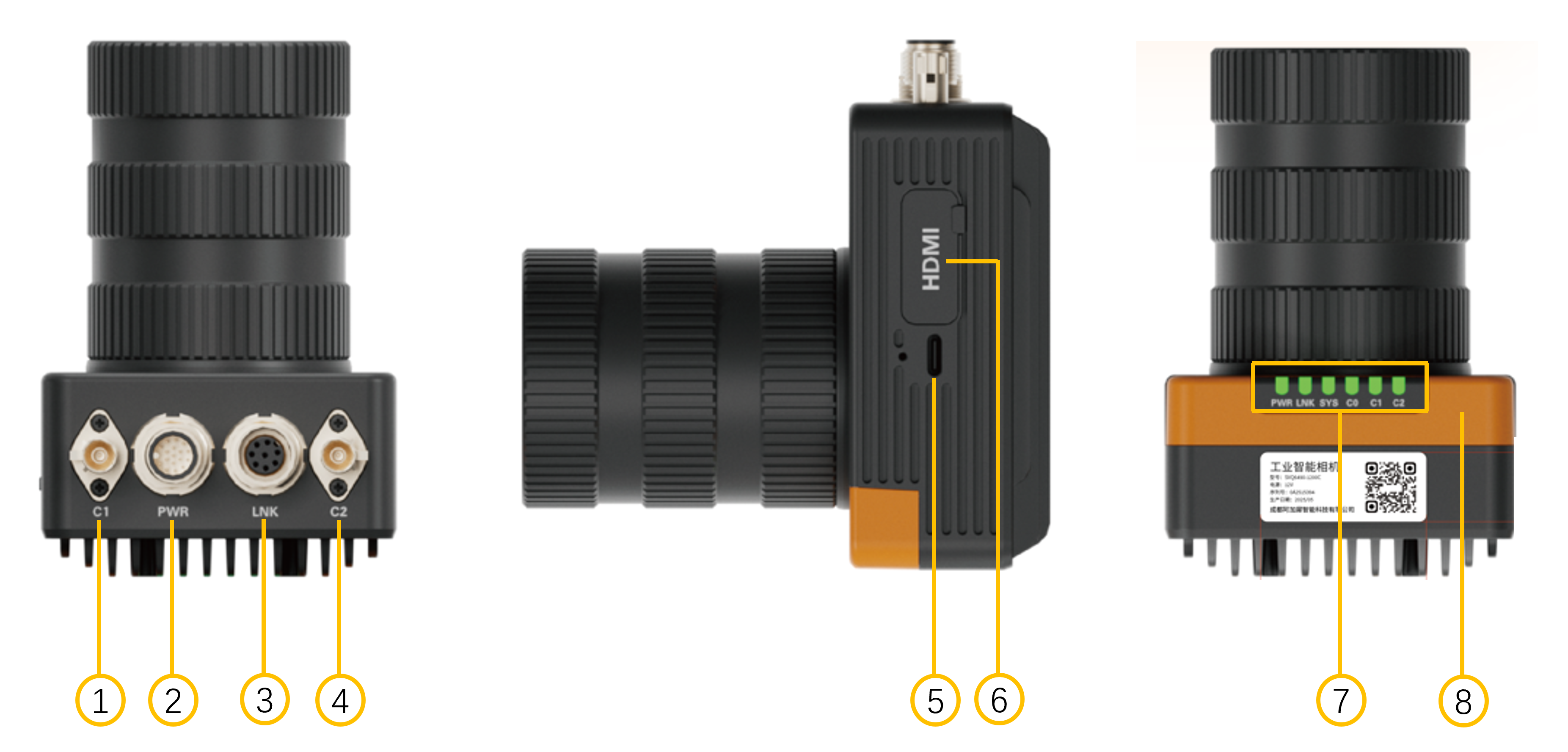

产品外设接口表
| 接口序号 | 接口名称 | 功能描述 |
|---|---|---|
| 1 | C1 | Camera1 |
| 2 | POWER | IO接口17Pin，详见《IO接口17PIN定义表》 |
| 3 | LINK | 航插接口转网口 |
| 4 | C2 | Camera2 |
| 5 | Type-C | Type-C接口 |
| 6 | HDMI | HDMI显示接口 |
| 7 | 指示灯 | PWR/LNK/SYS/C0/C1/C2 |
| 8 | WIFI/BT | WIFI/BT保护盖，塑料件下隐藏WIFI/BT天线 |

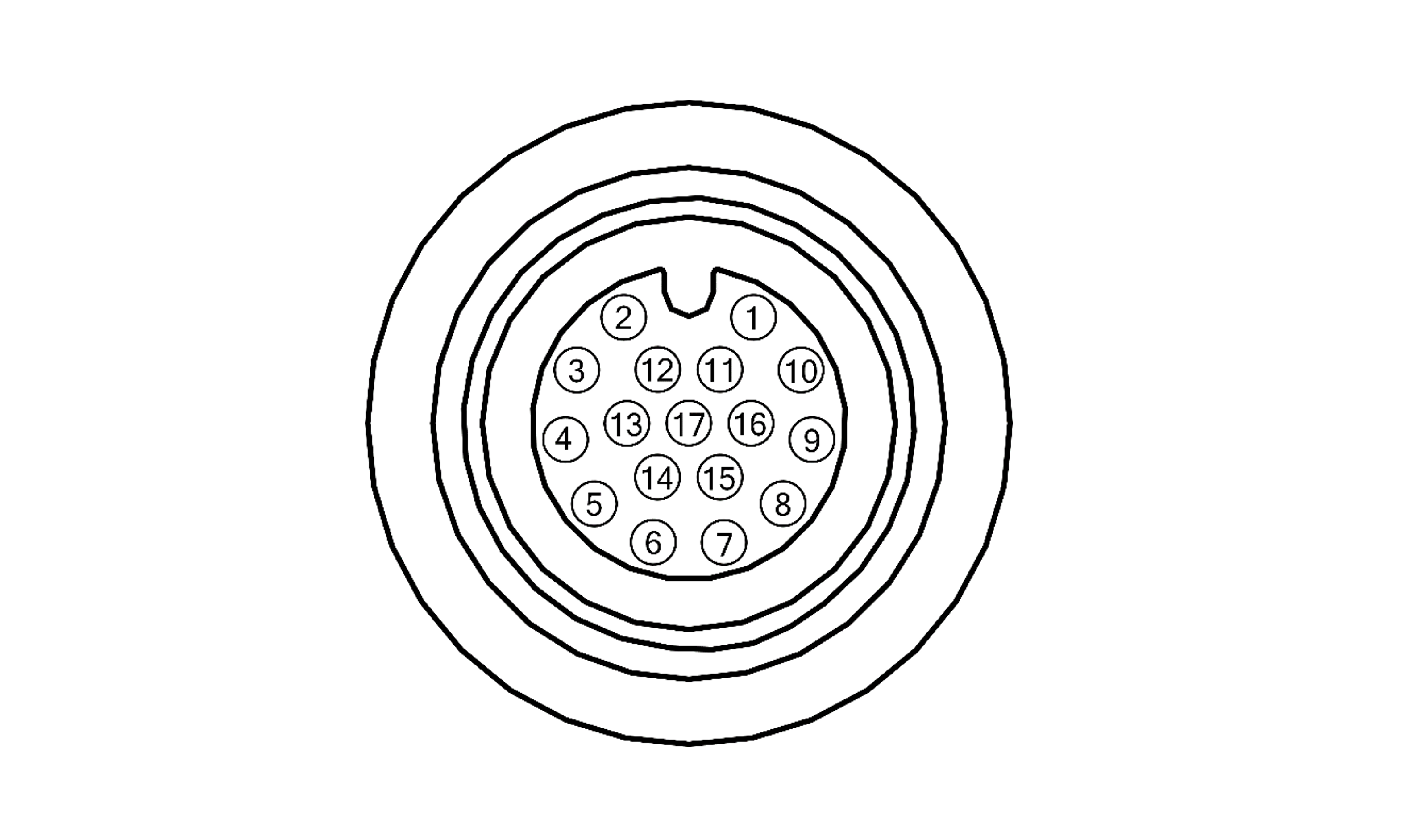

IO接口 17PIN 定义表

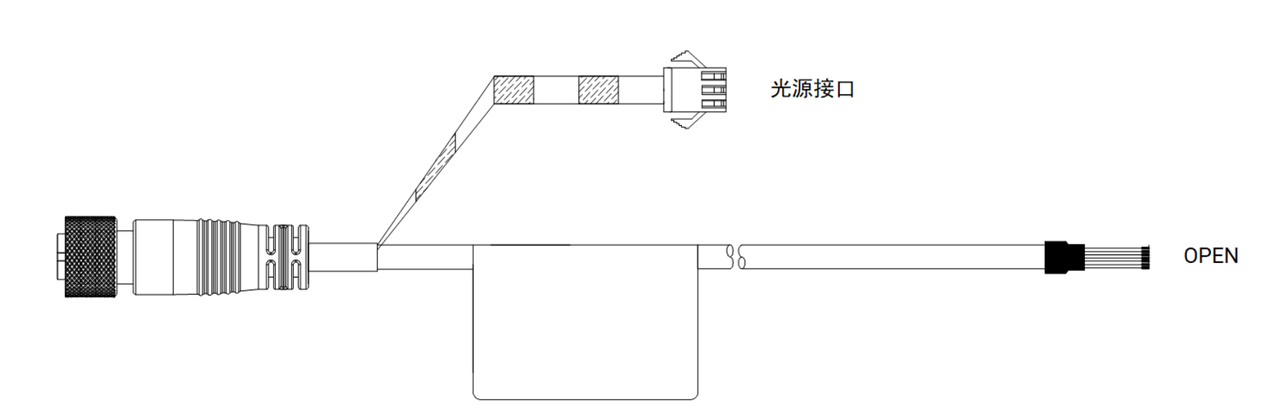

电源及IO航空接口、线缆和PIN脚定义如下，外壳上采用M12公座。
| 引脚 | 信号 | I/O信号源 | 说明 | 对应线缆颜色参考 (请以实物标签为准) |
|---|---|---|---|---|
| 1 | VCC+ | NA | 直流电源+ | 绿 |
| 2 | VCC+ | NA | 直流电源+ | 绿白 |
| 3 | VCC- | NA | 电源地 | 棕 |
| 4 | VCC- | NA | 电源地 | 白 |
| 5 | LED+ | NA | 外接光源+ | 红 |
| 6 | LED- | NA | 外接光源- | 黑 |
| 7 | RS485_A | NA | RS485_A | 黄 |
| 8 | RS485_B | NA | RS485_B | 黄白 |
| 9 | OPTO_IN0 | Line0 + | 光耦隔离输入0+ | 橙 |
| 10 | OPTO_IN1 | Line1 + | 光耦隔离输入1+ | 橙白 |
| 11 | IN_COM0 | Line0/1/2 - | 光耦隔离输出0/1/2 - | 紫 |
| 12 | OPTO_OUT0 | Line4 + | 光耦隔离输出4+ | 紫白 |
| 13 | OPTO_OUT1 | Line5 + | 光耦隔离输出5+ | 蓝 |
| 14 | OUT_COM0 | Line3/4/5/6 - | 光耦隔离输出- | 粉红 |
| 15 | OPTO_OUT2 | Line3 + | 光耦隔离输出3+ | 棕白 |
| 16 | OPTO_IN2 | Line2 + | 光耦隔离输入2+ | 蓝白 |
| 17 | OPTO_OUT3 | Line6 + | 光耦隔离输出6+ | 灰 |
⚠ 警告
- 17 PIN 线缆的各子线因生产批次不同导致颜色不同，请以实物标签颜色为准，本文档仅提供参考！
- 某些批次的 17 PIN 线缆的 LED+ LED- 会并接出一个端子，不建议与 17 PIN中的 LED+ LED- 一起使用，因为同时使用并列的两组光源输出，功率可能不足。

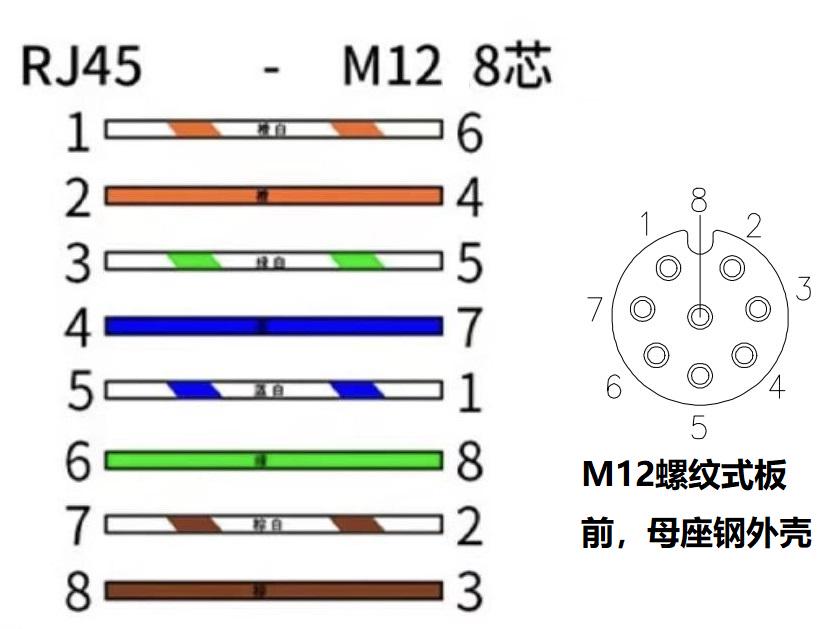

网口航空头针脚定义
相机外壳上该8PIN接口采用M12 母座。
产品结构介绍

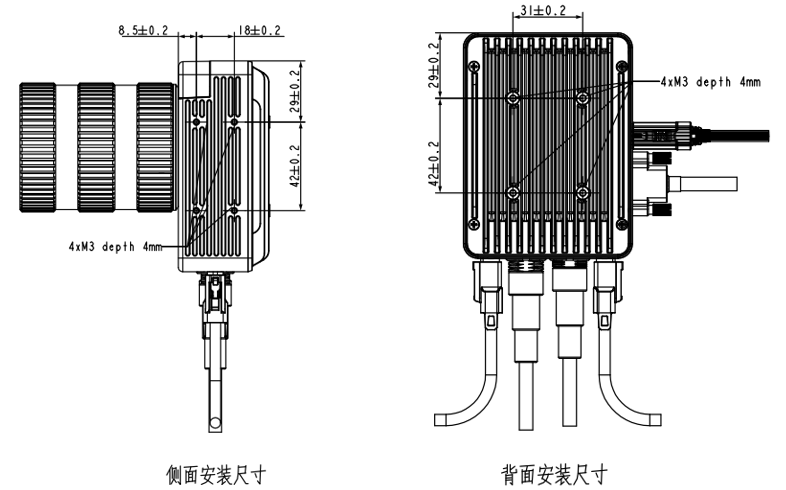

主体机安装尺寸

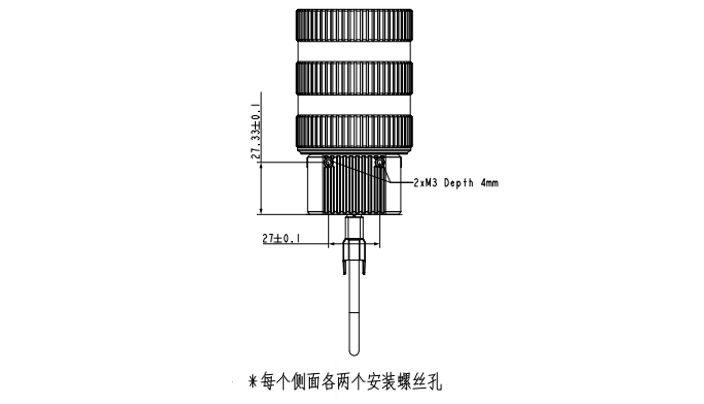

分体机安装尺寸
产品配件清单
相机主体标配件
| 类型 | 子项 | 数量 | 图片 | 备注 |
| 主体相机 | 相机主体 | 1个 |  | 1. 线束独立包装，默认三米 2. C口保护盖，防止sensor/镜头在装配、运输、拆箱过程中脏污 |

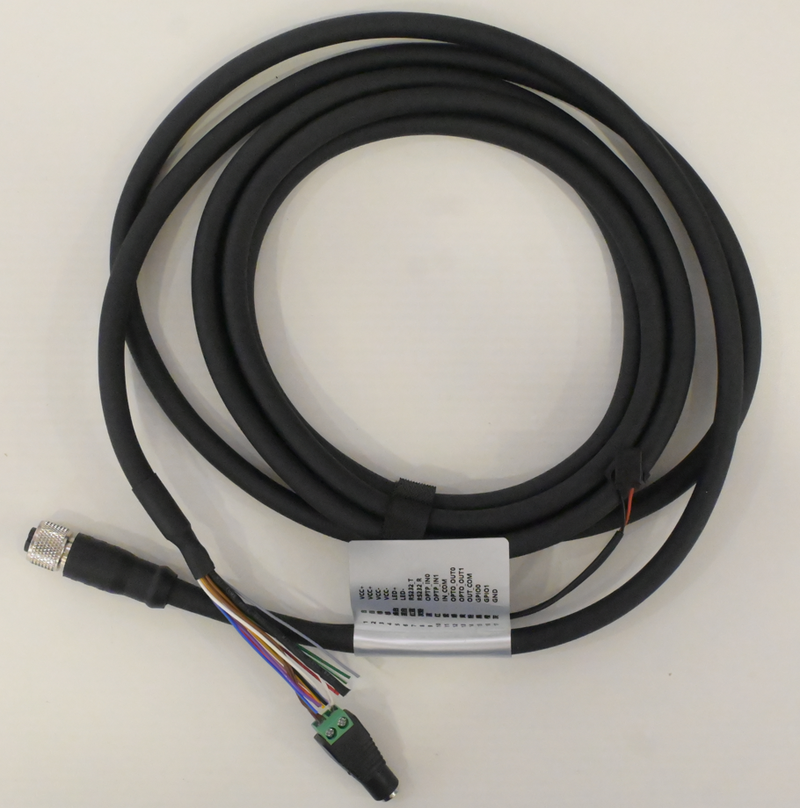

| 电源/IO线束 | 1根 |  | ||

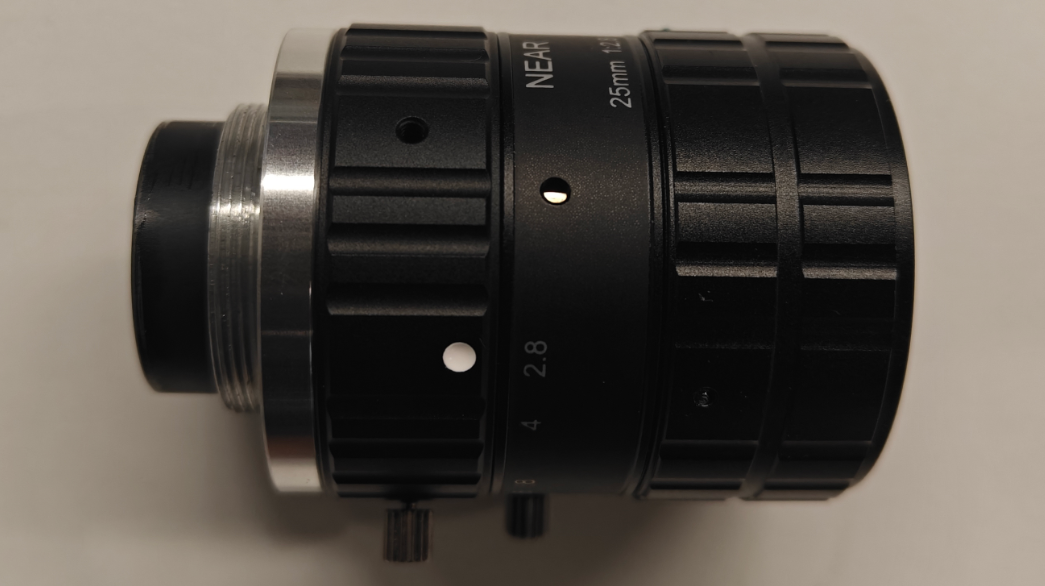

| 主体镜头 | 1个 |  | ||

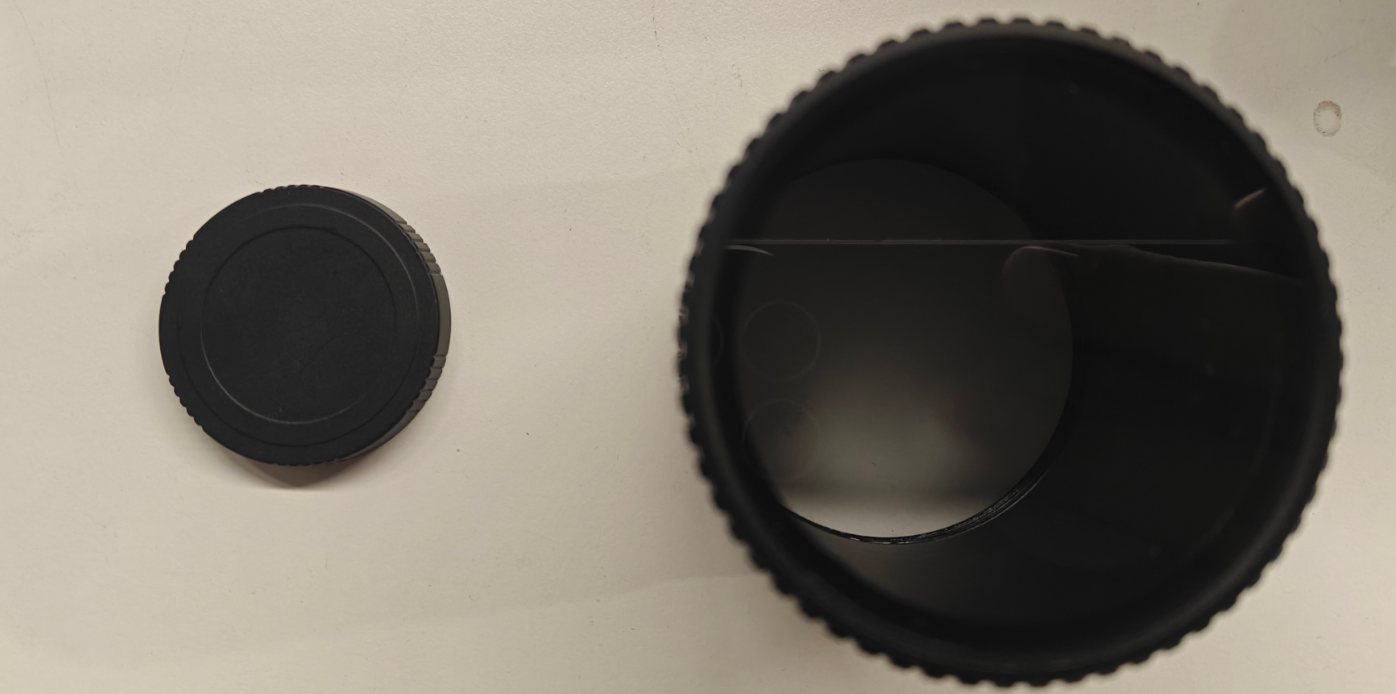

| 镜头保护罩 | 2个 |  | ||

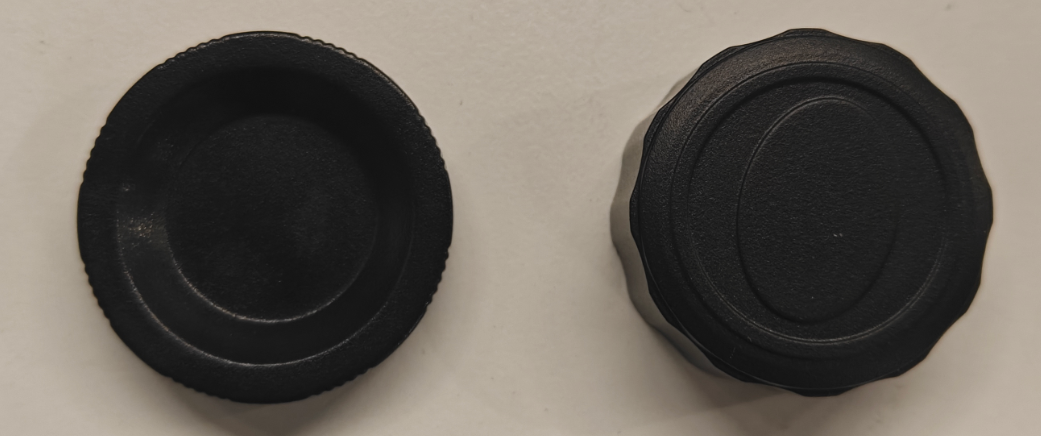

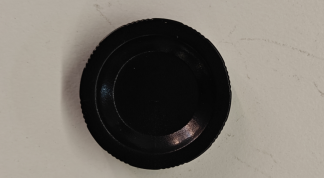

| C口保护盖 | 2个 |  |

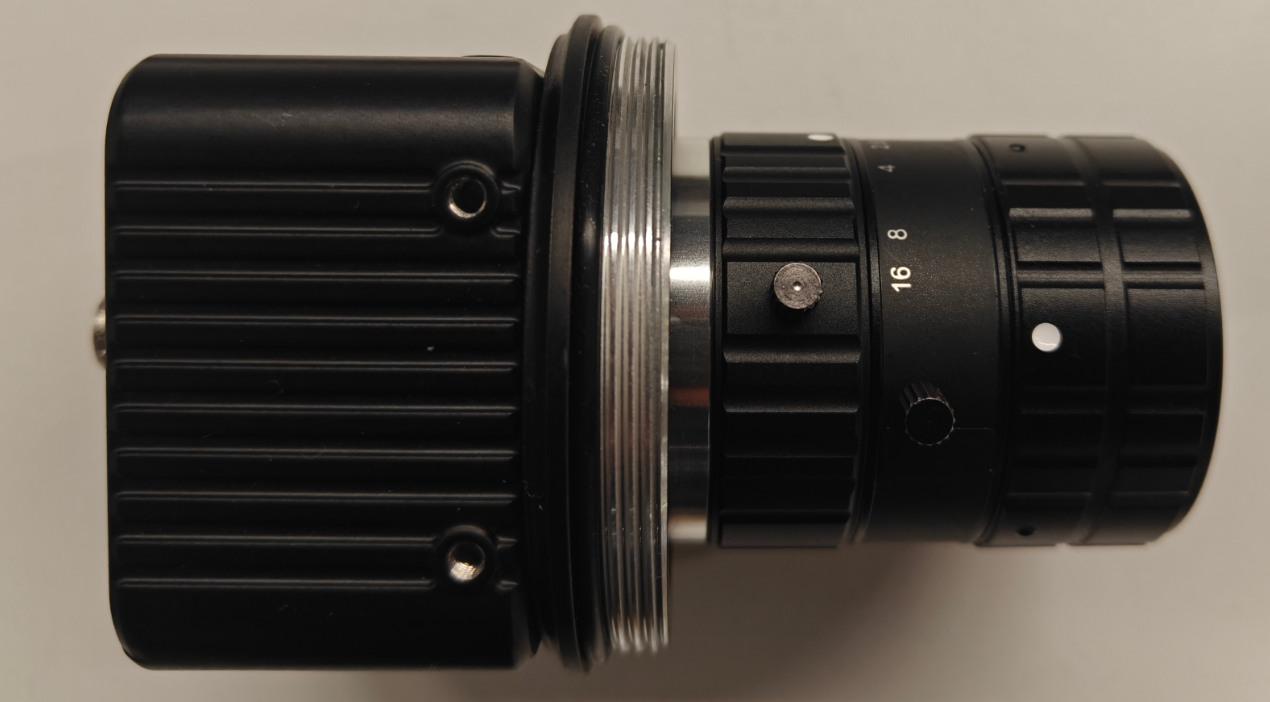

分摄选配件
| 类型 | 子项 | 数量 | 图片 | 备注 |
| 分体相机 | 镜头保护罩 | 2个 | | 1. GMSL线束为V2版本，独立包装，默认2米 2. C口保护盖，防止sensor/镜头在装配、运输、拆箱过程中脏污 |

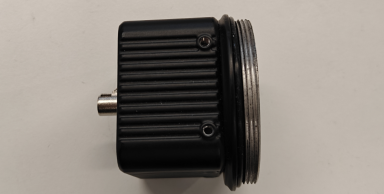

| 分体相机 | 1个 |  | ||

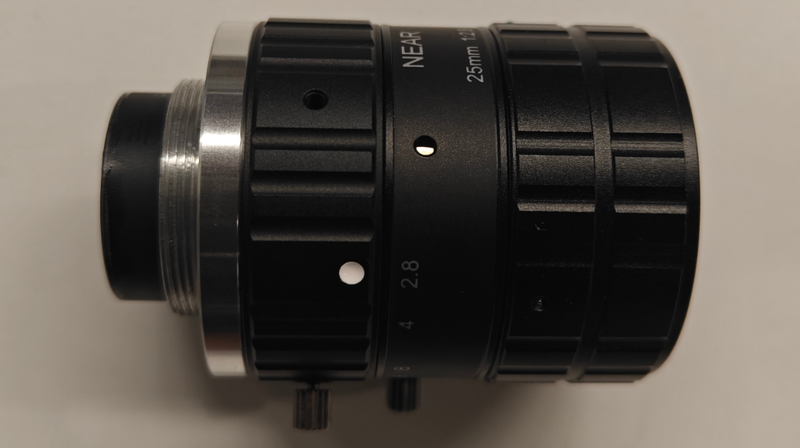

| 镜头 | 1个 | | ||

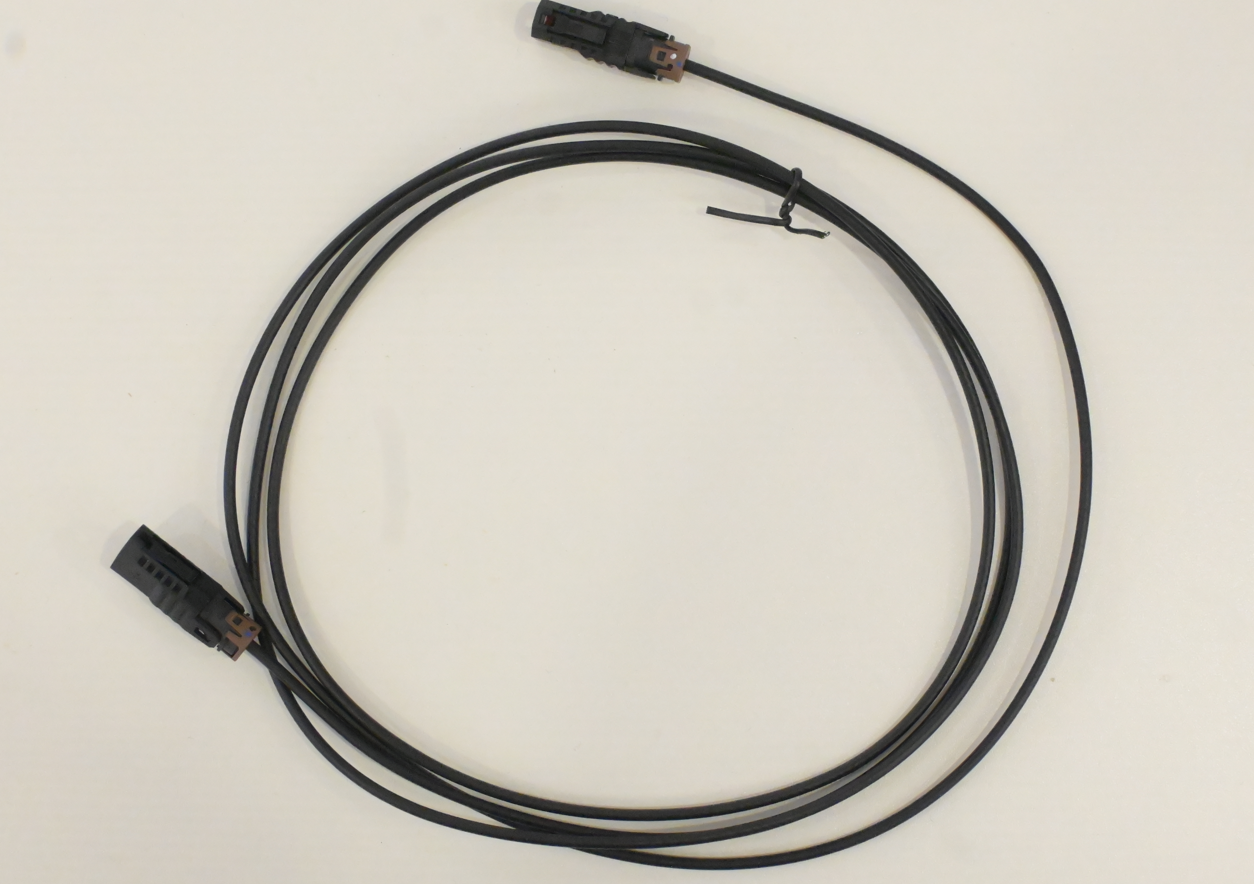

| GMSL线缆 | 1根 |  | ||
| C口保护盖 | 2个 | |
其他选配件
| 类型 | 子项 | 数量 | 图片 | 备注 |

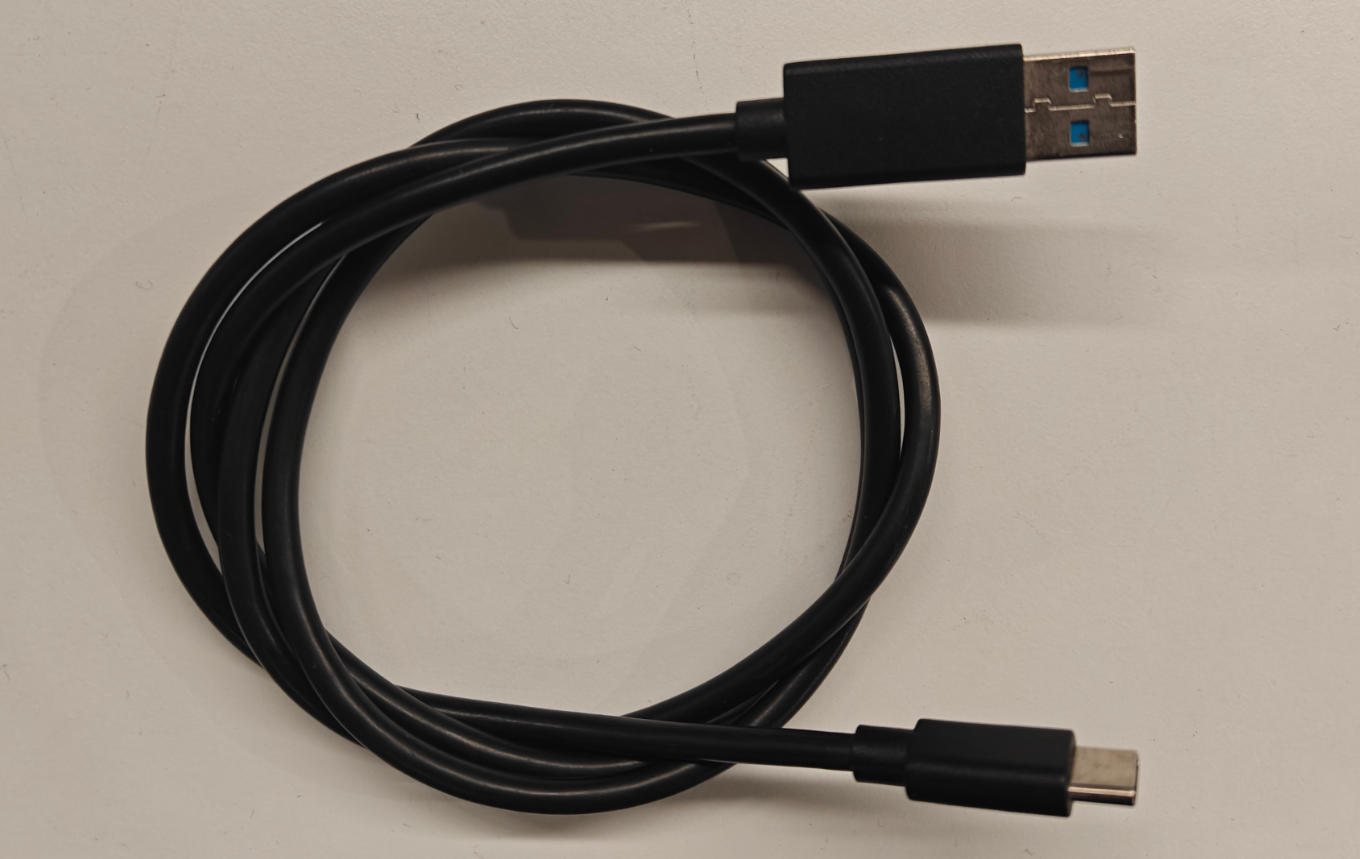

| 其他选配件 | TypeA-TypeC 线 | 1根 |  | 1. 千兆网线为工业级以太网线，直头8芯母头转RJ45，默认2米 |

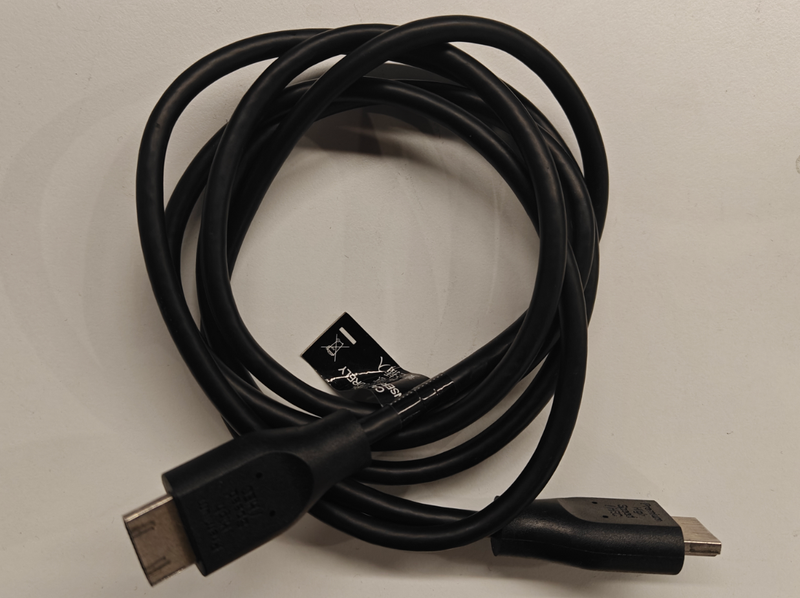

| HDMI线缆 | 1根 |  | ||
| 外置光源 | 3个 | NA | ||

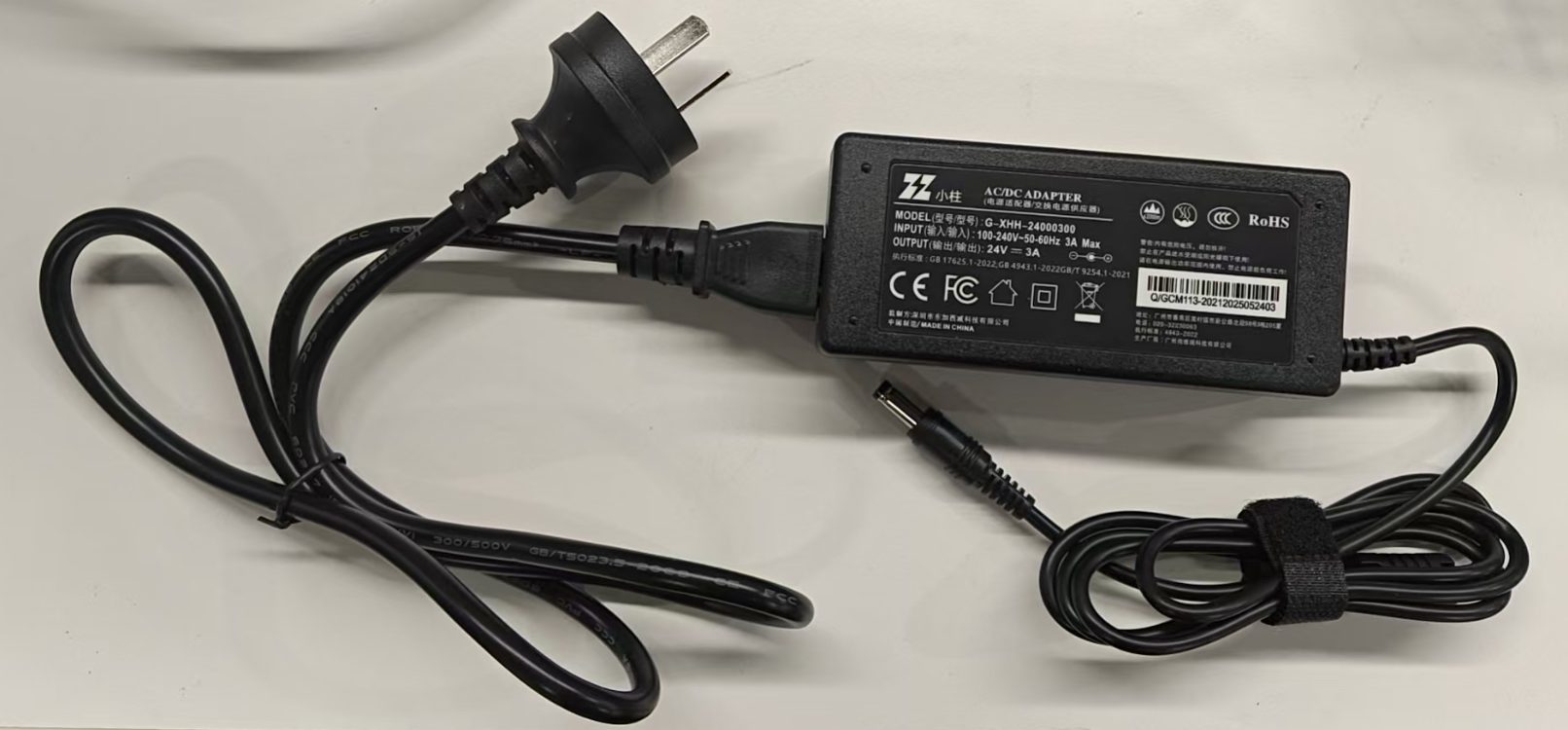

| 电源适配器 | 1个 |  | ||
| 固定支架及安装螺丝 | 1套 | NA | ||

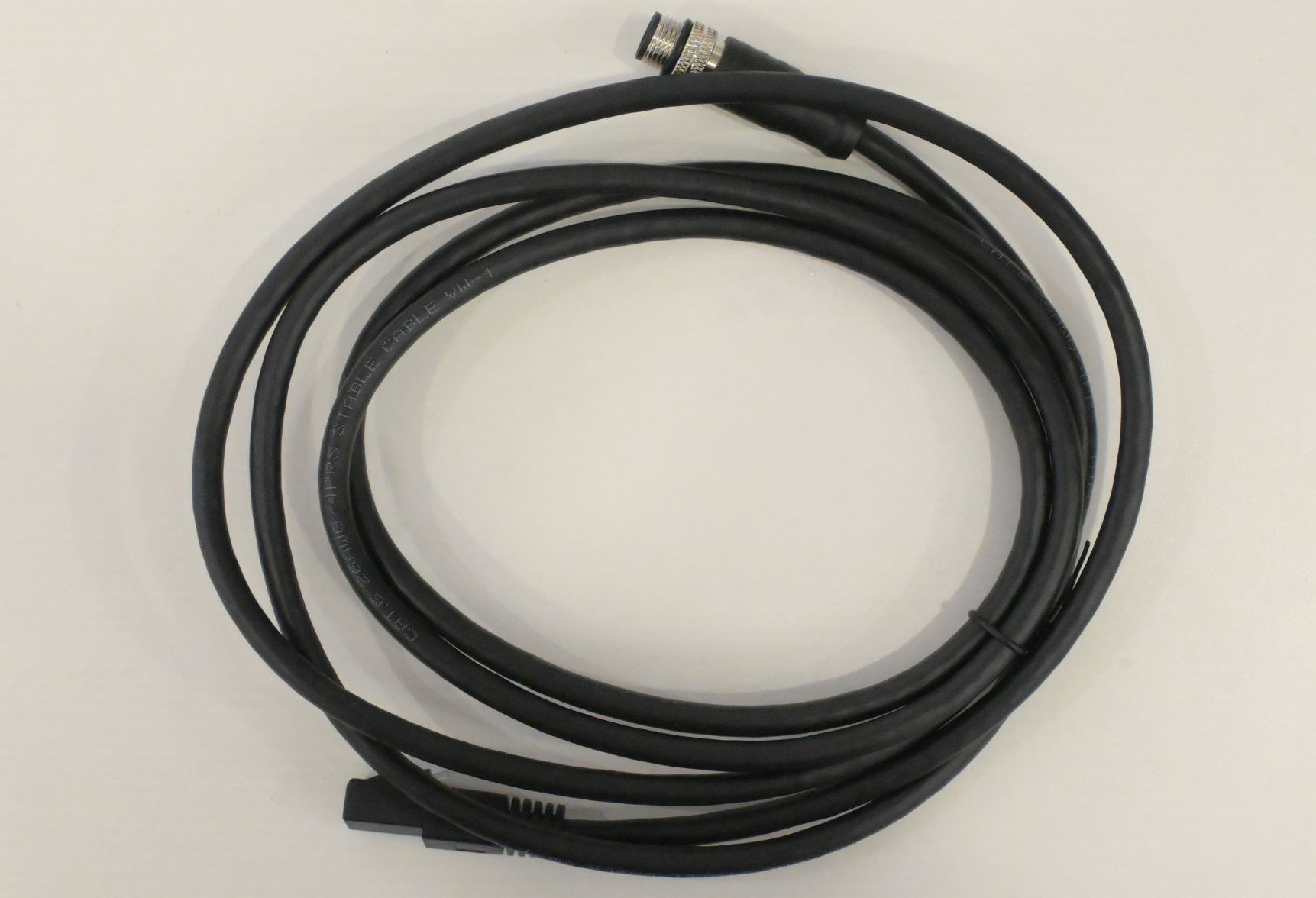

| 千兆网线 | 1根 |  |
